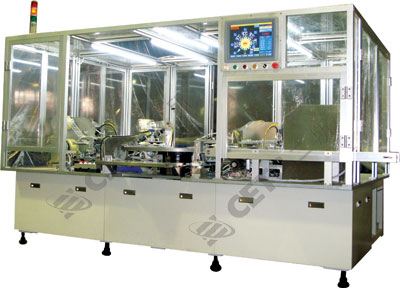

自动BLU叠片机
本设备应用于2″—5″的背光源扩散膜、增光膜、遮光膜的自动叠合。人工将BLU放置在8工位转盘的模具上，8工位转盘自动旋转，完成BLU清洁、扩散膜1叠合、增光膜1叠合、增光膜2叠合、扩散膜2叠合、遮光膜叠合、遮光膜压合、下料等工序，叠合好的BLU通过下料皮带送出。扩散膜、增光膜、遮光膜通过送料部件实现自动撕膜、定位，叠合过程通过转载部件的精确运动来实现。
★ 主要技术指标：
◆ 工件尺寸：2inch~5inch
◆ 工件厚度：约0.1mm
◆ 贴片速度： ≤3inch约3.2sec 3inch～5inch约 4sec
◆ 贴片精度：±0.05mm
◆ 旋转分度工作台部件：直径约960mm 8个工位（模具位置16个） 高精度DD马达驱动
◆ 送料部件：交流调速电机驱动 卷筒自动锁紧 卷筒张力可调
◆ 对位部件：4方向气动滑台对位 微分头精确调节
◆ 移载部件：单轴高精度机械手驱动 真空吸盘拾取，真空可调
◆ 下料部件：摆台气缸旋转下料气动 滑台升降，高度微分头调节
◆ 控制系统：PLC控制，触摸屏，中文显示
◆ 操作模式：软件内部设有手动模式，自动模式和调机模式，具有自动运转及空转功能
◆ 电源：AC220V 三相 50Hz 5kW
◆ 整机外形：约3000mm(L)×2000mm(W)×2200mm(H)
