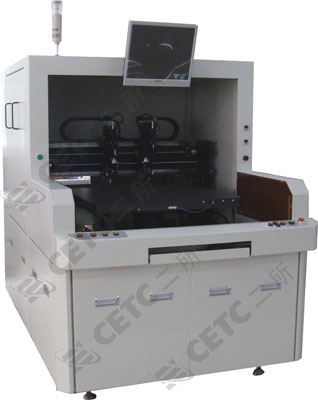

SDH-760A双刀多功能划线机
该设备具有如下特点：
1）可进行直线/异形玻璃的划线。刀深与刀压分别控制，当划直线时进行数据输入，每条线的刀压刀深可分别进行输入。当划异形图形时，采用CAD图纸导入方式，每个图形的刀压刀深可分别进行输入。
2）刀深与刀压通过伺服电机的扭矩控制实现，可满足单层0.3mm-0.7mm粘合玻璃划线分割的需求。
主要技术指标：
1）工件 玻璃基板最大尺寸：630 mm×760 mm
可生产玻璃厚度： 0.3 mm～0.7mm粘合玻璃
2）划线式样 划线精度：±0.04 mm
异形：圆形、梯形、组合图形等
3）工作台 工作台尺寸：660㎜×800㎜
旋转角度：气缸 90°
4） 划线单元 刀头个数：2个
刀轮升降及刀深控制： 伺服电机带动凸轮控制刀深及压力
零点检测方式：自动
5） 刀轮运行 X-左/右轴进给驱动：伺服电机
X-左/右轴最大行程：780mm
X-左/右轴进给速度: Max:600mm/s
X-左/右轴分辨率: 0.001mm／脉冲
Y-轴进给驱动: 伺服电机
Y-轴最大行程: 780mm
Y-轴进给速度: Max: 600mm/s
Y-轴分辨率 : 0.001mm／脉冲
Z-轴进给驱动: 伺服电机
Z-轴最大行程: 10mm
Z-轴进给速度: Max. 10mm／s
6） 光学定位 光学安装方式：安装在刀头上
7）工件定位 定位方式：手动光学对位，真空吸附。
定位销位置：左上角
定位销直径： φ6mm
8） 光学系统 放大倍数：约50倍
9) 控制系统 工控机、 WINDOWS操作界面
10） 刀轮 材料及形状：超硬滚刀
轮状刀片尺寸 ：2.5(外径)×0.8(内径)×0.65(厚度)（mm）
刀头安装轴： φ0.8mm×6.0mm
11）动力配置 电源：AC 220V，3kW
气源：≥0.4MPa，外径Φ6气管
真空源：53kPa, 外径Φ6气管
12）外形尺寸：约1350（L）mm×2100(W)mm×1900(H)mm
13）重量：约1800kg
SDH-500双刀多功能划线机
SDH-500双刀多功能划线机采用工控机控制划线刀轮的升降、两个刀头的横向运动、工作台纵向运动、真空吸放等。刀头及工作台的移动均由工控机控制伺服电机实现。工作台由旋转气缸驱动完成0度、90度旋转。对位通过手工上料，采用CCD系统进行准确定位，并辅以真空吸附，进行准确划线。
主要技术指标:
1）工件 玻璃基板最大尺寸：500 mm×500 mm
可生产玻璃厚度： 0.2 mm～1.1mm粘合玻璃
2）划线式样 划线精度：±0.04 mm
异形：圆形、梯形、组合图形等
3）工作台
工作台尺寸：550㎜×550㎜
旋转角度：气缸 90°
平面度：≤0.04mm
4）划线单元
刀头个数：2个
刀轮升降及刀深控制： 伺服电机带动凸轮控制刀深及压力
零点检测方式：自动
