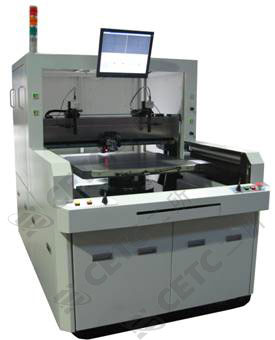

YZQ-500异形玻璃自动切割机
YZQ-500异形玻璃自动切割机是根据TFT-LCD、CSTN-LCD等液晶产品的工艺要求设计的自动玻璃切割机。YZQ-500异形玻璃自动切割机主要针对最大尺寸为505mmX505mm的单层玻璃进行直线和曲线的组合切割，可一次切割任意多块相同或不相同的玻璃。通过读入CAD图形文件获取切割数据并可自动优化切割路径。采用视觉系统自动对位，实现高效率、高精度切割。可切割由直线和圆弧组成的任意图形，如：矩形、圆形、梯形、扇形等。
主要技术指标：
1 工件 1）尺寸160mm×160mm～505mm×505mm
2）厚度0.3mm～1.1mm
2 工作台 1）尺寸550mm×550mm
2）旋转角度360°
3 划线单元 1）刀轮加压 低摩擦气缸
2）刀轮升降及刀深控制 伺服电机、丝杠
3）刀架旋转 旋转电机
4 划线精度 ±0.03mm(单指划线精度，不包括裂片后斜边误差)
5工件定位 1）定位方式 光学对位，真空吸附。
2）定位销位置 左上角
3）定位销直径 φ6mm
6 光学系统 1）放大倍数 约50倍
2）光源 同轴光源
3) 有效靶标尺寸 十字标 0.3mm～1.6mm
圆形标 ￠0.3mm～￠1.0mm
7 控制系统 工控机 WINDOWS操作界面
8 动力配置 （由用户厂房提供）
1）电源 AC 220V±20 V，约3kW
2）气源 ≥0.4MPa，外径Φ8气管
3）环境温度 22℃±5℃（干燥）
