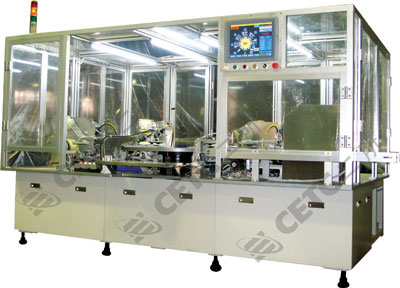

ZBD-5自动BLU叠片机
上料通过人工将BLU放置在8工位转盘的模具上来完成。8工位转盘自动旋转，完成BLU清洁、扩散膜1叠合、增光膜1叠合、增光膜2叠合、扩散膜2叠合、遮光膜叠合、遮光膜压合下料等工序。叠合好的BLU通过下料皮带送出。扩散膜、增光膜、遮光膜的来料为卷料，通过送料部件自动撕膜上料。膜的定位通过定位部件的4个气动滑台的精确定位来实现。叠合过程通过移载部件的精确运动来实现。
★ 主要技术指标：
1) 叠片规格
1）膜厚度：约0.1mm
2) 膜尺寸：2inch～5inch
3) 来料型式：卷料
2) 贴片参数
1）贴片速度： ≤3inch约3.2sec 3inch～5inch约 4sec
2）贴片精度：±0.05mm
3) 动力系统
1）电源：AC220V 三相 50Hz 5kW
2) 气源：0.5MPa～0.7MPa 外径Φ12气管
3) 真空：≤53KPa
